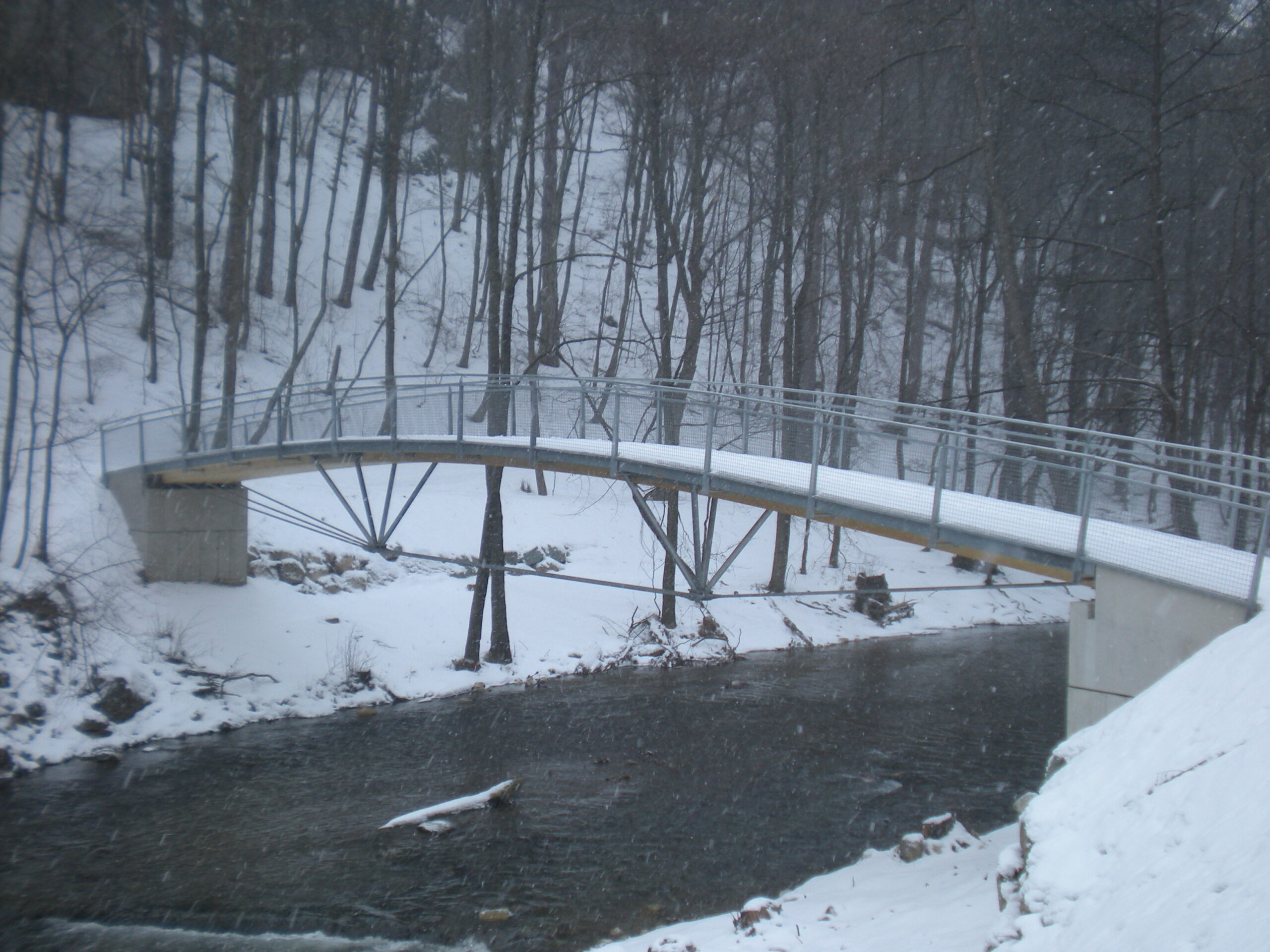

antonsbrücke (photo: di. robert salzer)

antonsbrücke

brücken, projekte

bauherr: stadtgemeinde baden
baujahr: 2008
planung: tb. di. robert salzer; di. thomas willemsen
statik – konstruktion: tb. di. robert salzer
holzbaufirma: kulmer holzbau, stmk.
nutzungsklasse: fuss- und radwegbrücke nkl. I
systemdaten: länge achsmaß 30,0 m, breite 2,50m
konstruktion: unterspannte fahrbahnplatte,
fahrbahnplatte: blockverklebung brettsperrholz mit liegendem bsh-träger
bituminöse abdichtung und asphaltbelag
statisches system: einfeldträger, ausgeführt als räumliche unterspannung
geländer: stahlgeländer mit drahtgitterfüllung

photos: di. robert salzer
